Buongiorno ragazzi, ho completato il retrofit dei fari bixenon di fabbrica quindi inclusi sensori e centraline OEM. Premetto che per fare questo retrofit bisogna prima sostituire la BCM.
Allego foto del lavoro

Un ringraziamento speciale a ciclo (uk-polos.net) per avermi assistito nel progetto.

Retrofit fari OEM bixenon con BCM 7E0 su Polo 6R 1.6 Bifuel

Perdonatemi se mancano molti dettagli.
La mia intenzione è solo di fornire informazioni generali per questo retrofit.

Schema dei collegamenti (parziale).
Mancano i cablaggi della centralina dei fari xenon (headlight range unit) e del sensore dell'assetto (AFS unit).



Confronto tra faro alogeno OEM e faro bixenon OEM.



Le lampadine xenon (D3S) che ho montato.



Tutte le parti OEM necessarie per il retrofit (mancano i cablaggi che ho realizzato da me).
Quasi tutti i cablaggi sono acquistabili on-line aggiungendo circa 150 euro al costo dei ricambi.





Passaggio dei cavi dal faro sinistro verso la BCM.
Per collegare i bixenon usando parte del vecchio cablaggio serve un adattatore T14 -> T10 che si può fare da soli o acquistare online.





Supporto per il fissaggio dell'AFS, posizionato vicino alla ruota posteriore sinistra.
Questo regola automaticamente l'altezza del fascio di luce in base al carico della vettura sull'asse posteriore.



AFS montato in attesa del cablaggio.



Connettore T4 per l'AFS.



Retrofit dell'AFS completato con il cablaggio.



Passaggio dei cavi dall'AFS alla BCM. Vista da sotto il sedile posteriore sinistro.



Passaggio dei cavi dal faro destro verso la BCM.



Connettore T26 per l'headlight range unit.



La headlight range unit gestisce i bixenon ed è posizionata dietro il cassetto porta oggetti.



Tutti i nuovi cavi provenienti dai fari bixenon e da collegare alla BCM.



Il cablaggio dei fendinebbia và cambiato come indicato nel diagramma in alto.



Nuovo fusibile da 15A per i fendinebbia. Lo slot usato era libero nella mia fusibiliera.



Anche il dimmer dev'essere cambiato perché l'altezza del fascio di luce coi bixenon è gestita dalla centralina insieme all'AFS e non più manualmente.



Dimmer montato di fianco allo switch delle luci.



Dopo la codifica, fatta grazie a ciclo, test e risultato finale!























Video

https://youtu.be/kDZAN8D_aR0



Autoscan

Codice: Seleziona tutto

Thursday,22,August,2019,14:53:17:39744
VCDS -- Windows Based VAG/VAS Emulator Running on Windows XP x86
VCDS Version: 17.1.3.0
Data version: 20170203 DS267.2
www.Ross-Tech.com


VIN: WVWZZZ6RZCY540000   License Plate:


Chassis Type: 6R (7E0)
Scan: 01 03 04 08 09 10 15 17 19 25 44 55 56 0B

VIN: WVWZZZ6RZCY540000

01-Engine -- Status: OK 0000
03-ABS Brakes -- Status: OK 0000
04-Steering Angle -- Status: OK 0000
08-Auto HVAC -- Status: OK 0000
09-Cent. Elect. -- Status: Malfunction 0010
10-Park/Steer Assist -- Status: OK 0000
15-Airbags -- Status: OK 0000
17-Instruments -- Status: OK 0000
19-CAN Gateway -- Status: OK 0000
25-Immobilizer -- Status: OK 0000
44-Steering Assist -- Status: OK 0000
55-Headlight Range -- Status: OK 0000
56-Radio -- Status: OK 0000

-------------------------------------------------------------------------------
Address 01: Engine
Cannot be reached

-------------------------------------------------------------------------------
Address 03: ABS Brakes (J104)       Labels: 6R0-907-37x-ESP82.clb
   Part No SW: 6R0 907 379 BC    HW: 6R0 907 379 AF
   Component: ESP8.2i front H05 0002
   Revision: --------
   Coding: 210224E3217100B5842524E484D700401300
   Shop #: WSC 00788 648 00255
   VCID: 00085B4297984341E9-8054

No fault code found.

-------------------------------------------------------------------------------
Address 08: Auto HVAC (J301)       Labels: None
   Part No SW: 6R0 820 045 N    HW: 6R0 820 045 N
   Component: Man AC        H02 0202
   Revision: 0003SH02
   VCID: 397EF6A6B0C2D289EE-806C

No fault code found.

-------------------------------------------------------------------------------
Address 09: Cent. Elect. (J519)       Labels: 7E0-937-BCM-V1.clb
   Part No SW: 7E0 937 090     HW: 7E0 937 090
   Component: BCM PQ25 Max4 H80 0736
   Revision: B9080001    Serial number: 0771 060161479
   Coding: 3CB02BBF08E1240092380E916C6B0DD1DAC0672F608D30D0200000030000
   Shop #: WSC 02737 534 00190
   VCID: 68D863E29BE89B0141-803C

   Subsystem 1 - Part No SW: 6R0 959 801 AB    HW: 6R0 959 801 AB  Labels: 6R0-959-801.CLB
   Component: J386__TSG_FT  008 1611
   Serial number: KU0KU004011200011991
   Coding: 18BC30

   Subsystem 2 - Part No SW: 6R0 959 802 AD    HW: 6R0 959 802 AD  Labels: 6R0-959-802.CLB
   Component: J387__TSG_BT  008 1611
   Serial number: KU0KU005011200017885
   Coding: 08BC30

   Subsystem 3 - Part No: 1K8 951 171 A
   Component: DWA-Sensor 00  001 0103
   Coding: 000000

   Subsystem 4 - Part No: 1K0 951 605 C
   Component: LIN BACKUP HO  H03 1301
   Coding: 000000

   Subsystem 5 - Part No: 1K8 951 171 A
   Component: DWA-Sensor 00  001 0103
   Coding: 000000

   Subsystem 6 - Part No SW: 1K8 959 442     HW: 1K8 959 442
   Component: E221__MFL-DC1  H04 0103
   Serial number: 29170002240760027504
   Coding: A40000

   Subsystem 7 - Part No SW: 6R0 959 811 G    HW: 6R0 959 811 G
   Component: J388__TSG_HL  008 1611
   Serial number: KU0KU010011200012406
   Coding: 08BC32

   Subsystem 8 - Part No SW: 6R0 959 812 G    HW: 6R0 959 812 G
   Component: J389__TSG_HR  008 1611
   Serial number: KU0KU009011200013136
   Coding: 08BC32

1 Fault Found:
01134 - Alarm Horn (H12)
            000 -  -
             Freeze Frame:
                    Fault Status: 01100000
                    Fault Priority: 6
                    Fault Frequency: 1
                    Reset counter: 146
                    Mileage: 95139 km
                    Time Indication: 0
                    Date: 2020.14.20
                    Time: 14:49:17


-------------------------------------------------------------------------------
Address 10: Park/Steer Assist (J446)       Labels: 7E0-919-475.clb
   Part No SW: 7E0 919 475 K    HW: 56D 919 475
   Component: PARKHILFE 8K  H02 0106
   Revision: --------    Serial number: 20251528901029
   Coding: 100001
   Shop #: WSC 12345 123 12345
   ASAM Dataset: EV_VW75XParaKssis4K 001004
   ROD: N/A
   VCID: 3A7CE9AABDC4D991E7-806E

No ASAM data for: "EV_VW75XParaKssis4K" (VW25)
No fault code found.

-------------------------------------------------------------------------------
Address 15: Airbags (J234)       Labels: 5K0-959-655.clb
   Part No SW: 6R0 959 655 K    HW: 6R0 959 655 K
   Component: VW10Airbag022 H09 0020
   Revision: --------    Serial number: 003GX011W0JJ
   Coding: 003232
   Shop #: WSC 00788 648 00255
   ASAM Dataset: EV_AirbaVW10BPAWV250 A01001
   ROD: N/A
   VCID: 4A9CB96AED24491177-801E

   Subsystem 1 - Serial number: 3575HRB4059124B2F99H

   Subsystem 2 - Serial number: 3585HRB4061131GQCOUS

   Subsystem 3 - Serial number: 3515RRB405P0VC0I5P0W

   Subsystem 4 - Serial number: 3525RRB40510VC0IA9B9

No ASAM data for: "EV_AirbaVW10BPAWV250" (VW25)
No fault code found.

-------------------------------------------------------------------------------
Address 17: Instruments (J285)       Labels: 5K0-920-xxx-17.clb
   Part No SW: 6R0 920 871 A    HW: 6R0 920 871 A
   Component: KOMBI         H03 0505
   Serial number: 00000000000000
   Coding: 140E01
   Shop #: WSC 00788 648 00255
   ASAM Dataset: EV_KombiU_DS_VDD_RM09 A04113
   ROD: N/A
   VCID: 3460C7929FA02FE13D-8060

No ASAM data for: "EV_KombiU_DS_VDD_RM09" (VW36 *)
No fault code found.

-------------------------------------------------------------------------------
Address 19: CAN Gateway (J533)       Labels: None
   Part No SW: 7E0 909 901     HW: 7E0 937 090
   Component: GW-K-CAN TP20 H80 0736
   Revision: B9080001
   Coding: 002200
   Shop #: WSC 02737 534 00190
   VCID: 68D863E29BE89B0141-803C

No fault code found.

-------------------------------------------------------------------------------
Address 25: Immobilizer (J334)       Labels: 5K0-920-xxx-25.clb
   Part No SW: 5K0 953 234     HW: 5K0 953 234
   Component: IMMO          H03 0505
   Serial number:
   Coding: 000000
   Shop #: WSC 00000 000 00000
   ASAM Dataset: EV_Immo_UDS_VDD_RM09 A03009
   ROD: EV_Immo_UDS_VDD_RM09_VW21.rod
   VCID: 6ADC19EA8DE4A91157-803E

No fault code found.

-------------------------------------------------------------------------------
Address 44: Steering Assist        Labels: 6Q0-423-156.clb
   Part No: 6R0 423 156 B
   Component: LenkhilfeTRW        V277
   Coding: 11250
   Shop #: WSC 00788
   VCID: 2F6AC8FEEA860C3940-807A

No fault code found.

-------------------------------------------------------------------------------
Address 55: Headlight Range (J431)       Labels: 6R0-907-357.clb
   Part No SW: 6R0 907 357     HW: 6R0 907 357
   Component: LWR-ECU       H02 0070
   Revision: --------    Serial number: --------------
   Coding: 0110000001000000
   Shop #: WSC 00788 648 00255
   ASAM Dataset: EV_HealdRegulVWLWRPt 001004
   ROD: N/A
   VCID: 77FA309ECE5604F9D8-8022

No ASAM data for: "EV_HealdRegulVWLWRPt" (VW25)
No fault code found.

-------------------------------------------------------------------------------
Address 56: Radio (J503)       Labels: None
   Part No SW: 6RD 035 187 B    HW: 6RD 035 187 B
   Component: Radio         541 5314
   Revision: --------    Serial number: VWZZZ4K6200530
   Coding: 16000400040005
   Shop #: WSC 127395 840 08317
   VCID: 46848D5AF13CAD7193-8012

No fault code found.

End-------------------------(Elapsed Time: 03:21)--------------------------

[malucele]

Ciao Francesco,complimenti per la dettagliata guida ma soprattutto complimenti per lo spettacolare risultato!!!

[Franciswat]

Ciao Mauro, ti ringrazio molto. E' stato un duro lavoro ma ne è valsa certamente la pena!

[Franciswat]

Che dite ce la faremo?

[Franciswat]

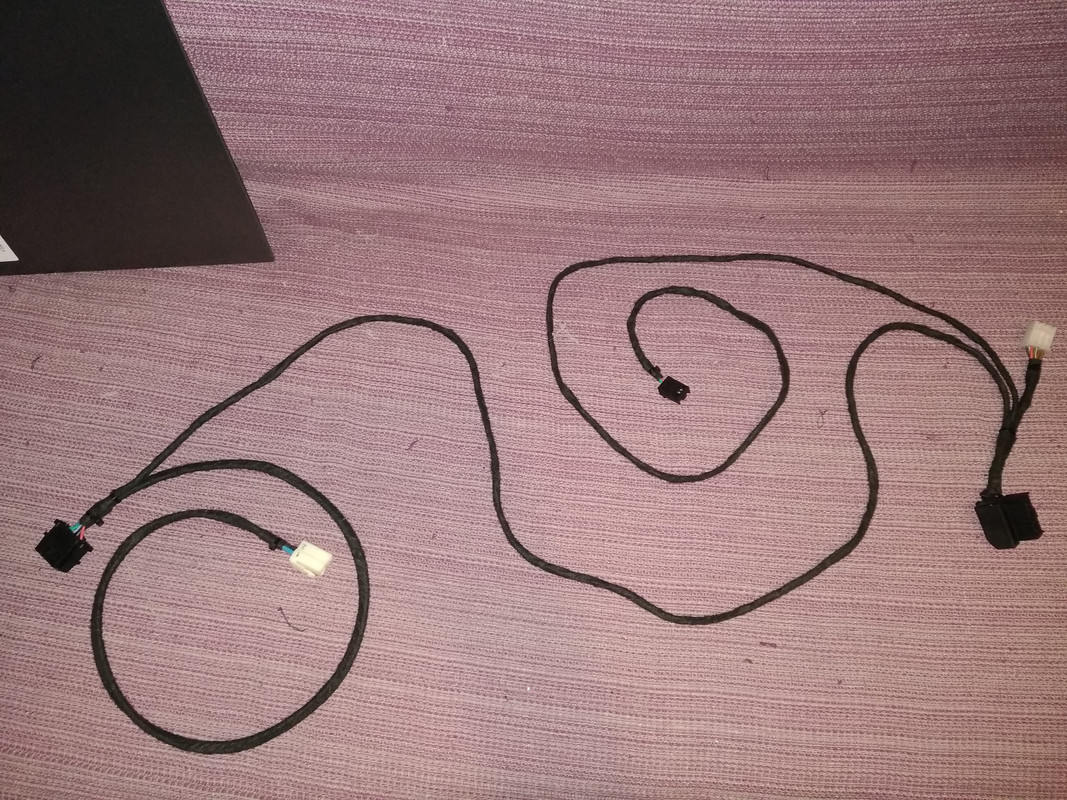

Nuovo cablaggio per il climatronic ultimato, prossimamente lo smontaggio della plancia.
